الـوابـة المنطقية OR

بسم الله الرحمن الرحيم

ﺑـواﺑـﺔ   OR



  ﺗﻌﺗﺑر اﻟﺑواﺑﺔ OR واﺣـدة ﻣـن اﻟﺑواﺑـﺎت اﻷﺳﺎﺳـﻳﺔ اﻟﺗـﻲ ﺗـدﺧﻝ ﻓـﻲ ﺑﻧـﺎء ﻣﻌظـم اﻟـدواﻝ اﻟﻣﻧطﻘﻳـــﺔ .

وﻟﻬـــﺎ ﻣـــدﺧﻼن أو أﻛﺛـــر وﺧـــرج واﺣـــد، وﺗـــؤدي ﻫـــذﻩ اﻟﺑواﺑـــﺔ ﻣـــﺎ ﻳـــﺳﻣﻰ ﺑـــﺎﻟﺟﻣﻊ اﻟﻣﻧطﻘﻲ

( Logical Addition ) وﻳﻣﻛن ﺗﻣﺛﻳﻝ ﻫذﻩ ، البواﺑﺔ ﺑﻌدد ﻣن اﻟﻣﻔـﺎﺗﻳﺢ اﻟﻣوﺻـﻠﺔ ﻋﻠـﻰ اﻟﺗـوازي ﻓـﻲ داﺋـرة ﻛﻬرﺑﺎﺋﻳـﺔ .

  وﻛﻣـﺎ ﻓـﻲ اﻟﺑواﺑـﺔ AND ﻓـﺈن اﻟﻣﻔﺗـﺎﺣﻳن A , B ﺗﻛـون ﻗﻳﻣــﺔ أي ﻣﺗﻐﻳــر ﻣﻧﻬﻣــﺎ ﺗــﺳﺎوي ( 0) ﻋﻧــدﻣﺎ ﻳﻛــون اﻟﻣﻔﺗــﺎح ﻣﻔﺗــوح (Open) وﺗــﺳﺎوي ( 1 ) ﻋﻧدﻣﺎ ﻳﻛون اﻟﻣﻔﺗﺎح ﻣﻐﻠق ( Closed ) .

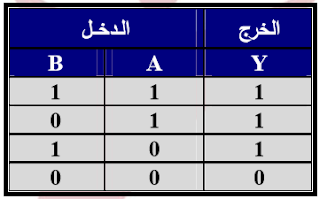

وﻧﻼﺣظ ﻣن اﻟﺷﻛﻝ أن ﻫﻧﺎك ﺛﻼﺛﺔ اﺣﺗﻣﺎﻻت ﻹﺿﺎءة  اﻟﻣﺻﺑﺎح ﻳوﺿﺣﻬﺎ اﻟﺟدوﻝ اﻟﺗﺎﻟﻲ :

وﻳﻼﺣــظ ﻣــن اﻟﺟــدوﻝ أن اﻟﺧــرج ﻳــﺳﺎوي( 1 ) أي ﺣﻘﻳﻘﻳــﺎ ﻋﻧــدﻣﺎ ﻳﻛــون أي ﻣــن اﻟــدﺧﻠﻳن أو ﻛﻼﻫﻣـــﺎ

ﻋﻧـــد اﻟﻣـــﺳﺗوى ( 1 ) وأن اﻟﻣﺧـــرج ﻳﻛـــون ﻏﻳـــر ﺣﻘﻳﻘـــﻲ اي ( 0 ) ﺗﻛـــون ﻛـــﻝ عندما تكون كل  اﻟﻣدﺧﻼت ﻋﻧد ﻣﺳﺗوى

( 0 ) اﻟﺛﻧﺎﺋﻲ

وﻟﺗوﺿﻳﺢ اﻟﻔﻛرة ﻧرﺳم اﻟﺷﻛﻝ واﻟﺟدوﻝ اﻟﺗﺎﻟﻳﻳن:

واﻟﻌﺑﺎرة اﻟﺑوﻟﻳﻧﻳﺔ ﻟﺑواﺑﺔ OR ذات ﻣدﺧﻠﻳن :

  Y = A + B

 وﺗﻘأر ﻫذﻩ اﻟﻌﺑﺎرة ﻛﺎﻟﺗﺎﻟﻲ : اﻟﺧرج Y   ﻳﺳﺎوي  A OR B  ( + ﺗﻌﻧﻲ OR )

 واﻵن ﺳـــــوف ﻧـــــرى ﻛﻳﻔﻳـــــﺔ ﻋﻣـــــﻝ ﺑواﺑـــــﺔ OR ﻣـــــﻊ ﻣـــــدﺧﻼت ذات ﻧﺑـــــﺿﺎت ﻣﺗﻐﻳـــــرة اﻟﻣـــﺳﺗوى،

 وﻛﻣــــﺎ ﺳــــﺑق ﺷـــرﺣﻪ ﻓــــﻲ ﺑواﺑــــﺔ AND ﻳﺟــــب اﻟﻧظـــر إﻟــــﻰ اﻟﻣــــدﺧﻼت ﺑﺎﻟﻧــــﺳﺑﺔ ﻟﺑﻌﺿﻬﺎ اﻟﺑﻌض ﺣﺗﻰ ﻧﺗﻣﻛن ﻣن ﺗﺣدﻳد ﻣﺳﺗوى اﻟﺧرج ﻋﻧد أي ﻓﺗرة زﻣﻧﻳﺔ.

ﻣن اﻟﺷﻛﻝ ﻧﻼﺣظ أن ﻛﻝ ﻣن اﻟدﺧﻠﻳن A , B ﻣرﺗﻔﻊ أي ﻳﺳﺎوي( 1 ) خلال اﻟﻔﺗـرة  اﻟزﻣﻧﻳــﺔ t1

واﻟــذي ﻳﺟﻌــﻝ اﻟﺧــرج Y ﻣرﺗﻔــﻊ ﻓــﻲ ﻫــذﻩ اﻟﻔﺗــرة أي ﻳــﺳﺎوي( 1 ) وﻫﻛــذا ﺧــﻼﻝ اﻟﻔﺗارت اﻟزﻣﻧﻳﺔ اﻷﺧرى.
